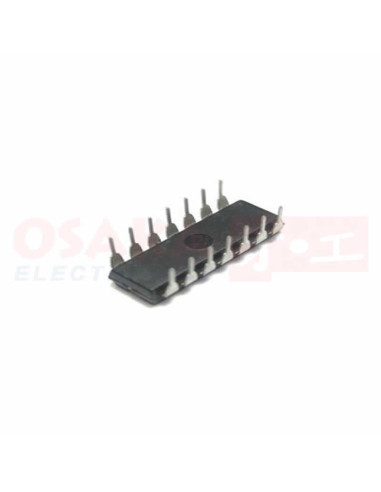

Imagen de CD4093 - vista principal

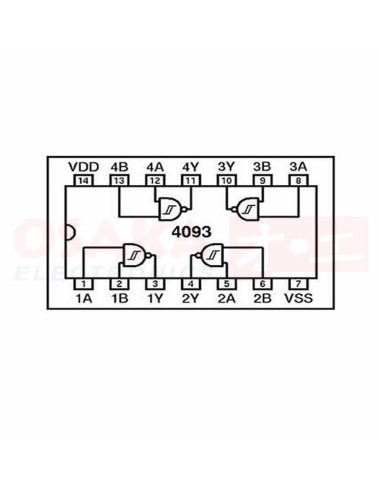

Imagen de CD4093 - vista trasera
Imagen de CD4093 - vista final
Imagen de CD4093 - vista principal
Imagen de CD4093 - vista trasera
Imagen de CD4093 - vista final

Compuerta CMOS CD4093

CD4093
$ 1.900
Impuestos incluidos

Compuerta CMOS CD4093 compuesta de cuatro circuitos de disparo Schmitt. Estos funcionan como una compuerta NAND de dos entradas con acción del disparador Schmitt en ambas entradas. La compuerta se prende en diferentes puntos de las señales positivas y negativas. La diferencia entre el voltaje positivo (VP) y voltaje negativo (VN) se define como la tensión de histéresis (VH).

377 Artículos


Especificaciones:

  • Circuito: CMOS
  • Tipo lógico: NAND Schmitt Trigger
  • Salida de corriente: 6.8 mA
  • N º de Entradas: 2
  • Voltaje: 3 V a 18 V
  • Rango de temperatura de funcionamiento: -55 ° C a +125 ° C
  • Antiestático
  • Acción del disparador Schmitt en cada entrada sin componentes externos
  • Tensión de histéresis normalmente 0,9 V a VDD = 5 V y 2,3 V a VDD = 10V l
  • Corriente máxima de entrada de 18V 1uA en el rango de temperatura de paquete completo, 100nA a 18V y 25 ° C
  • Encapsulado DIP 14 pines
